In hoë-temperatuur industriële toepassings - soos petrochemiese raffinaderye, kragopwekkingsaanlegte en hitteruilers - faal standaard pakkings dikwels as gevolg van termiese agteruitgang, kruipverslapping of verlies aan veerkragtigheid. Metaal getande gaskets is egter spesifiek ontwerp om uit te blink in hierdie veeleisende omgewings. Maar wat maak hulle so geskik vir hoë temperature? Die antwoord lê in hul unieke ontwerp en materiaalkeuse. 'n Metaal-gekartelde pakking bestaan uit 'n metaalkern (tipies vlekvrye staal of 'n hoë-nikkel-legering) met konsentriese tande (groewe) op albei vlakke, en dikwels 'n sagte bekledingsmateriaal soos grafiet of PTFE wat oor die tande aangebring is. Die metaalkern bied meganiese sterkte en termiese stabiliteit, terwyl die serrasies die seëlkrag in 'n smal band konsentreer, wat hoë eenheidslas skep wat flensbeweging en termiese siklusse akkommodeer. By Ningbo Kaxite Sealing Materials Co., Ltd., vervaardig ons fabriek al meer as 20 jaar getande pakkings, en ons het hul werkverrigting in temperature wat wissel van -200°C tot 850°C, gevalideer, afhangend van die materiaal wat gebruik word.
Die geskiktheid van metaal-gekartelde pakkings vir hoë temperature word aangedryf deur vier sleutelfaktore: die gebruik van hoë-temperatuurbestande metaallegerings (soos 316L vlekvrye staal, Inconel 625 of Hastelloy C276), die toepassing van 'n termies-stabiele bekledingsmateriaal (uitgebreide die grafiet van beheer en die herwinning van die smeermiddel) en minimale herwinning, termiese uitsetting wanverhouding tussen die pakking en flens materiaal. Anders as sagte pakkings (bv. rubber of PTFE) wat by verhoogde temperature versag, kruip of oksideer, behou die metaalkern van 'n getande pakking sy vorm en seëlkrag. Die tande, wanneer saamgepers, vorm 'n reeks stywe verseëlingslyne wat lekkasiepaaie effektief blokkeer, selfs onder erge termiese fietsry. In hierdie omvattende artikel sal ons die materiaalwetenskap, ontwerpmeetkunde en prestasie-eienskappe wat metaal maak, ontleedgetande pakkingsdie voorkeurkeuse vir hoë-temperatuur verseëling. Ons sal ook gedetailleerde tegniese spesifikasies, toepassingsriglyne en werklike prestasiedata verskaf uit ons fabriek se uitgebreide ervaring.
Die basis van enige hoë-temperatuur getande pakking is sy metaalkern. Anders as organiese of elastomere materiale, wat by relatief lae temperature (tipies onder 200-250°C) ontbind of oksideer, behou hoëprestasie-metaallegerings hul meganiese eienskappe en korrosiebestandheid by temperature tot 850°C of selfs hoër. ByNingbo Kaxite Sealing Materials Co., Ltd., bied ons 'n reeks metaalkernmateriale, elkeen gekies vir sy spesifieke temperatuur- en korrosiebestande eienskappe. Vir die meeste hoëtemperatuurtoepassings beveel ons austenitiese vlekvrye staal (bv. 304, 316L) aan vir temperature tot 600°C, en nikkel-gebaseerde legerings (Inconel 625, Incoloy 825) vir temperature tot 850°C of in hoogs korrosiewe omgewings. Die metaalkern verskaf die strukturele integriteit wat nodig is om pakkingspanning onder flensboutlading te handhaaf, selfs as die flens en pakking termiese uitsetting ondergaan.
Sleutel eienskappe van metaalkernmateriaal wat in ons getande pakkings gebruik word:
Die keuse van metaalkernmateriaal is deurslaggewend vir die bereiking van die verlangde lewensduur. Byvoorbeeld, in 'n raffinaderytoepassing met bedryfstemperature van 500°C en 'n korrosiewe prosesmedium wat swaelverbindings bevat, sal ons Inconel 625-kern spesifiseer, wat uitsonderlike weerstand bied teen beide oksidasie en sulfidasie. In 'n kragsentrale stoomlyn wat by 540°C werk, is 'n 316L vlekvrye staalkern met 'n grafietbekleding dikwels voldoende. Ons fabriek doen 'n streng materiaalontleding vir elke toepassing, met inagneming van die bedryfstemperatuur, druk en medium korrosiwiteit, om die optimale metaalkern aan te beveel. Ons doen ook metallurgiese toetse, insluitend hardheid-, trek- en korrelgrootte-analise, op elke bondel metaalkernmateriaal om voldoening aan ASTM-spesifikasies te verseker.
Om die praktiese verskil te illustreer, oorweeg 'n gevallestudie van 'n petrochemiese aanleg wat 'n koolstofstaalkernpakking in 'n 550°C-diens gebruik het. Die pakking het na 6 maande misluk as gevolg van oksidasie en verlies aan dikte. Nadat oorgeskakel is na ons 316L vlekvrye staal getande pakking met 'n grafietbekleding, het die pakking se dienslewe tot meer as 4 jaar verleng, met geen meetbare verlies aan seëlbaarheid nie. Hierdie duursaamheid vertaal direk in verminderde instandhoudingsafskakelings, verbeterde aanlegveiligheid en laer totale bedryfskoste. Ons fabriek by Kaxite hou 'n omvattende databasis van materiaalprestasiedata in stand, wat ons in staat stel om die optimale metaalkern vir elke hoëtemperatuurtoepassing te kies.

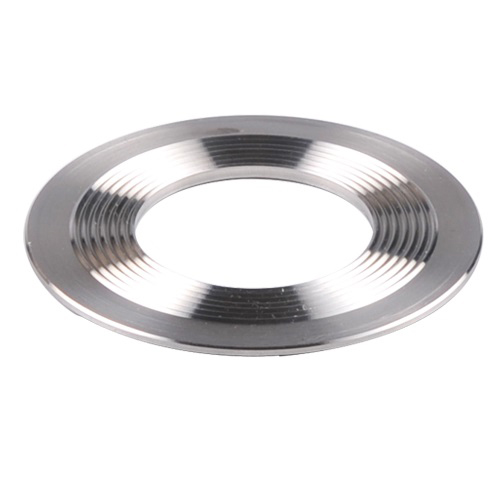

Die getande (of gegroefde) ontwerp van metaal-gekartelde pakkings is nie net 'n strukturele kenmerk nie - dit is 'n sleutel moontlikmaker van hoë-temperatuur verseëlwerk. Die konsentriese tande op die pakkingvlakke dien veelvuldige funksies: hulle konsentreer die boutlading in smal omtrekbande, wat hoë eenheidseëlspannings (tot 500-700 MPa) skep wat in die flensoppervlak insluit en 'n effektiewe seël verskaf. Hulle maak ook voorsiening vir radiale uitsetting en sametrekking van die pakking tydens termiese fietsry sonder om oormatige spanningsverslapping te veroorsaak. Verder dien die tande as meervoudige onafhanklike seëlversperrings, sodat as een tande gekompromitteer word, die aangrensende tande steeds die seël behou. Hierdie oortolligheid is veral waardevol in hoë-temperatuur toepassings waar termiese fietsry flensbeweging en gasketbeweging kan veroorsaak.
Sleutelprestasieverbeterende kenmerke van die getande ontwerp in ons getande pakkings:
Ons fabriek doen uitgebreide toetse om die serrasiegeometrie vir verskillende toepassings te optimaliseer. Ons het serrasiedieptes van 0.15mm tot 0.3mm, en hellings (afstand tussen serrasies) van 1.0mm tot 2.0mm getoets om die optimale kombinasie vir spesifieke temperatuur- en drukreekse te bepaal. Ons standaard getande pakking het 'n serrasiediepte van 0,25 mm en 'n spoed van 1,5 mm, wat ons gevind het om die beste balans te bied tussen seëlwerkverrigting en weerstand teen drukskade. Ons bied ook 'n "fyn serrasie" opsie met 'n steek van 1,0 mm vir toepassings wat uiters lae lekkasietempo's vereis, soos vakuumdiens of giftige gashantering.
'n Werklike voorbeeld van 'n raffinadery-ru-eenheidverwarmer, wat by 480°C werk en met daaglikse termiese siklusse, demonstreer die waarde van die getande ontwerp. Die oorspronklike plat grafiet pakkings het binne 3 maande misluk, as gevolg van erge ontspanning en uitblaas. Na die installering van ons getande pakkings met 316L kern en grafietbekleding, het die dienslewe tot 3 jaar verleng. Die aanlegingenieur het opgemerk dat die getande pakkings hul seël behou het selfs nadat die flense meer as 100 keer van omgewings- tot 480°C gesirkel is, wat die ontwerp se vermoë bevestig om termiese beweging te akkommodeer. By Ningbo Kaxite Sealing Materials Co., Ltd., gaan ons voort om ons getande meetkunde en bekledingsmateriaal te verfyn om aan die veranderende vereistes van hoë-temperatuur-seëltoepassings te voldoen.
Ningbo Kaxite Sealing Materials Co., Ltd. vervaardig 'n omvattende reeks getande pakkings vir hoë-temperatuur-, hoëdruk- en korrosiewe toepassings. Ons produkreeks sluit standaard- en pasgemaakte groottes in, met verskeie metaalkernmateriale en bekledingsmateriale. Die tabel hieronder som die belangrikste tegniese spesifikasies op vir ons gewildste getande pakking-modelle, wat wêreldwyd wyd gebruik word in petrochemiese, krag- en raffineringsnywerhede. Ons fabriek kan pakkings vervaardig met deursnee van 10mm tot 5000mm, en diktes van 2mm tot 6mm, om aan spesifieke projekvereistes te voldoen.
| Model | Kernmateriaal | Gesigmateriaal | Temperatuurreeks (°C) | Maksimum druk (bar) | Serrasiediepte (mm) | Dikte (mm) | Lektempo (ml/min) |
| KS-304-G | 304 vlekvrye staal | Uitgebreide grafiet | -200 tot 550 | 350 | 0.25 | 2,0, 3,0 | < 0,05 |
| KS-316L-G | 316L vlekvrye staal | Uitgebreide grafiet | -200 tot 600 | 400 | 0.25 | 2,0, 3,0 | < 0,03 |
| KS-316L-PTFE | 316L vlekvrye staal | PTFE (vir korrosiewe media) | -200 tot 260 | 300 | 0.20 | 2,0, 3,0 | < 0,02 |
| KS-IN625-G | Inconel 625 | Uitgebreide grafiet | -200 tot 850 | 500 | 0.25 | 2,5, 3,5 | < 0,02 |
| KS-HC276-G | Hastelloy C276 | Uitgebreide grafiet | -200 tot 850 | 500 | 0.25 | 2,5, 3,5 | < 0,02 |
| KS-316L-M | 316L vlekvrye staal | Mica (hoë-temp isolasie) | -200 tot 650 | 400 | 0.20 | 2,5, 3,5 | < 0,04 |
Benewens die standaardaanbiedings, bied ons fabriek 'n reeks pasgemaakte opsies om spesifieke hoë-temperatuur-uitdagings aan te spreek. Ons bied getande pakkings met 'n "buigsame" kern (bv. 'n geriffelde metaalkern) vir toepassings wat hoër saamdrukbaarheid vereis, of met 'n "nokprofiel"-tand vir ongelyke flensoppervlaktes. Ons kan ook 'n kleefwerende laag (soos PTFE of nikkel) op die bekleding aanbring om te verhoed dat die pakking aan die flense vasheg, wat veral waardevol is vir boutverbindings wat periodiek demonteer moet word.
Gehaltebeheer is uiters belangrik in ons vervaardigingsproses. Elke getande pakking word geïnspekteer vir konsekwentheid van tand-diepte met behulp van optiese meting, vir platheid met behulp van 'n graniet-oppervlakplaat, en vir visuele defekte onder hoë-intensiteit beligting. Ons doen ook 'n heliumlektoets op ewekansige monsters van elke bondel, wat lekkasies onder 10^-6 mbar·l/s vir kritieke toepassings behaal. Ons fabriek by Ningbo Kaxite Sealing Materials Co., Ltd. verskaf 'n omvattende toetsverslag met elke bestelling, insluitend materiaalsertifisering, dimensionele inspeksieresultate en lekkoersdata. Hierdie deursigtigheid en verbintenis tot kwaliteit verseker dat ons getande pakkings die werkverrigting en betroubaarheid lewer wat vereis word in hoë-temperatuur omgewings.
Selfs die beste ontwerpte getande pakking kan voortydig misluk as dit nie korrek geïnstalleer en onderhou word nie. Hoëtemperatuurtoepassings stel unieke uitdagings op pakkinginstallasie: termiese uitsetting moet in ag geneem word, boutwringkrag moet presies beheer word om oor- of onderkompressie te vermy, en die pakking en flense moet vry wees van kontaminante wat oksidasie of chemiese aanval by verhoogde temperature kan veroorsaak. By Ningbo Kaxite Sealing Materials Co., Ltd., het ons 'n omvattende installasie- en instandhoudingsgids ontwikkel wat gebaseer is op dekades se veldervaring. Deur hierdie riglyne te volg, kan die dienslewe van getande pakkings met 50-100 persent verleng word, wat aanlegonderhoudskoste en onbeplande stilstand aansienlik verminder.
Sleutel installasie en instandhoudingspraktyke vir getande gaskets in hoëtemperatuurdienste:
'n Gevallestudie van 'n kragsentrale in Europa illustreer die impak van behoorlike installasie. Die aanleg het gereelde mislukkings van getande pakkings op 'n oorverhitte stoomlyn (550°C, 120 bar) ervaar. 'n Ontleding het getoon dat die foute te wyte was aan nie-eenvormige boutwringkrag en onbehoorlike voorbereiding van die flensoppervlak. Na die implementering van ons installasieriglyne—insluitend oppervlakskoonmaak, gekalibreerde wringkraggereedskap en 'n naverhitting-herwringkragprosedure—het die pakkinglewe van gemiddeld 8 maande tot meer as 4 jaar toegeneem. Die aanlegbestuurder het gerapporteer dat die koste van die installasieprogram minder was as die koste van een onbeplande stilstand, wat die opbrengs op belegging in behoorlike installasiepraktyke beklemtoon.
Ons fabriek bied opleiding op die terrein en installasie toesig vir kritieke projekte. Ons verskaf ook 'n herwringkragsakrekenaar wat die spesifieke termiese uitsettingskoëffisiënte van die flens- en pakkingmateriaal in ag neem om die optimale herwringkrag-interval te bepaal. Daarbenewens beveel ons aan om getande pakkings in 'n skoon, droë omgewing, weg van korrosiewe atmosfeer, te stoor en dit binne hul raklewe te gebruik (tipies 2 jaar vir grafiet-gesig pakkings). Deur hierdie beste praktyke te volg, kan aanlegoperateurs die werkverrigting en lewensduur van hul getande pakkings in hoëtemperatuurdienste maksimeer.
Vraag 1: Kan metaal getande gaskets hergebruik word nadat dit aan hoë temperature blootgestel is?
Antwoord: Oor die algemeen beveel ons nie aan om getande pakkings te hergebruik nadat dit in gebruik is nie, veral by hoë temperature. Die bekledingsmateriaal (grafiet of mika) ondergaan plastiese vervorming tydens aanvanklike kompressie, wat nie ten volle herwin kan word nie. Hergebruik van die pakking kan lei tot onvoldoende seëlspanning en verhoogde lekkasierisiko. In sommige laedruk-, laetemperatuurtoepassings kan 'n visuele inspeksie egter hergebruik moontlik maak as die bedekkingsmateriaal geen skade toon nie. Vir hoëtemperatuurdienste beveel ons altyd aan om 'n nuwe getande pakking te gebruik om betroubare verseëling te verseker. Ons fabriek verskaf opknappingsdienste vir metaalkernpakkings waar die bekledingsmateriaal vervang kan word, maar die kern moet geïnspekteer word vir kromming of korrosie.
Vraag 2: Wat is die maksimum werkstemperatuur vir 'n metaal-gekartelde pakking met grafietbekleding?
Antwoord: Die maksimum deurlopende werkstemperatuur vir 'n getande pakking met geëxpandeerde grafietbekleding hang af van die omgewing. In 'n oksiderende atmosfeer (lug) is die maksimum temperatuur tipies 550°C, aangesien grafiet by hoër temperature sal begin oksideer. In 'n inerte of reducerende atmosfeer kan grafiet tot 850°C gebruik word. Vir temperature bo 550°C in oksiderende toestande, beveel ons aan om 'n mika-bekleding of 'n metaal-tot-metaal seël (sonder bedekking) vir ons getande pakkings te gebruik. Ons fabriek verskaf gedetailleerde temperatuurkaarte vir elke bekledingsmateriaal om jou te help om die toepaslike opsie vir jou spesifieke omgewing te kies.
Vraag 3: Hoe vergelyk metaal-gekartelde pakkings met spiraalvormige pakkings vir hoëtemperatuurtoepassings?
Antwoord: Beide getande pakkings en spiraalgewikkelde pakkings is uitstekend vir hoë-temperatuur toepassings, maar hulle het verskillende eienskappe. Gekartelde pakkings bied 'n stywer seël by hoër temperature en is minder geneig om wikkeling los te maak onder termiese fietsry. Hulle het ook 'n hoër weerstand teen uitblaas en word makliker op ongelyke flense geïnstalleer. Spiraalwonde pakkings, aan die ander kant, is meer buigsaam en kan groter flens wanbelyning akkommodeer. Ons fabriek by Ningbo Kaxite Sealing Materials Co., Ltd. beveel Gekartelde Gaskets aan vir kritieke hoë-temperatuur-, hoëdrukdienste waar betroubaarheid uiters belangrik is, en spiraalgewikkelde pakkings vir minder veeleisende toepassings waar flensskade 'n bekommernis is.
Vraag 4: Kan metaal getande gaskets gebruik word in vakuumdienste by hoë temperature?
Antwoord: Ja, getande gaskets is geskik vir vakuumdienste by hoë temperature, mits die bekledingsmateriaal stabiel is onder vakuumtoestande (bv. grafiet of mika). Die metaalkern verskaf die nodige strukturele integriteit om die eksterne atmosferiese druk te weerstaan, terwyl die tande 'n lekdigte seël verseker selfs by lae interne druk. Vir vakuumtoepassings beveel ons 'n fyn getande steek (1.0mm) en 'n hoë-gehalte grafietbekleding aan met lae uitgasseienskappe. Ons fabriek het getande pakkings voorsien vir hoë-temperatuur vakuum oonde wat by 800°C en 10^-5 mbar werk, met uitstekende resultate.
Vraag 5: Watter sertifisering het Ningbo Kaxite Sealing Materials Co., Ltd. vir sy metaal getande gaskets?
Antwoord: Ons getande pakkings word vervaardig onder ISO 9001:2015 (Gehaltebestuur) en ISO 14001:2015 (Omgewingsbestuur). Ons hou ook die TA-Luft (VDI 2440) sertifisering vir lae-emissie pakkings, en ons voldoen aan die vereistes van ASME B16.20 en API 607 vir brandveiligheid. Ons pakkings word deur onafhanklike derdeparty-laboratoriums getoets vir voldoening aan ASTM-standaarde, insluitend ASTM F112 vir lekkasie en ASTM F36 vir saamdrukbaarheid. Ons verskaf 'n volledige stel toetssertifikate en materiaalnaspeurbaarheid met elke besending, wat verseker dat die strengste internasionale standaarde voldoen word.
Die geskiktheid van metaal-gekartelde pakkings vir hoë-temperatuur omgewings word ondersteun deur hul robuuste materiaalkeuse, vernuftige getande geometrie en bewese werkverrigting onder termiese fietsry. Die metaalkern verskaf die nodige sterkte en termiese stabiliteit, die bekledingsmateriale (grafiet of mika) bied pasvormbaarheid en chemiese weerstand, en die kersies skep veelvuldige, hoëspanning-seëllyne wat integriteit behou ten spyte van flensbeweging en boutverslapping. By Ningbo Kaxite Sealing Materials Co., Ltd., het ons fabriek die vervaardiging van getande pakkings oor twee dekades verfyn, en bied 'n wye reeks materiale en konfigurasies om aan die vereistes van die mees ernstige hoë-temperatuur toepassings te voldoen. Ons verbintenis tot kwaliteit, innovasie en kliëntediens verseker dat ons pakkings betroubare, langdurige verseëling in raffinaderye, kragsentrales en chemiese verwerkingsfasiliteite wêreldwyd bied.
Staar jy 'n uitdagende hoë-temperatuur verseëltoepassing in die gesig?Kontak Ningbo Kaxite Sealing Materials Co., Ltd. vandagvir 'n omvattende gasket konsultasie. Verskaf jou bedryfstemperatuur, druk, medium en flensbesonderhede, en ons ingenieurspan sal die optimale getande pakkingmateriaal en -ontwerp aanbeveel. Ons bied gratis monsters vir toetsing, mededingende pryse en vinnige aflewering na enige plek.Versoek jou gratis Serrated Gasket-monster en tegniese datapak nou van Ningbo Kaxite Sealing Materials Co., Ltd. en verseker die veiligheid en betroubaarheid van jou hoëtemperatuurstelsel.
