Loop deur enige chemiese verwerkingsfasiliteit, en jy sal 'n komplekse netwerk van pype, vate en hitteruilers vind, almal saamgevoeg deur flensverbindings. Hierdie verbindings is die potensiële swak punte, en hulle maak staat op 'n nederige dog kritieke komponent: die pakking. Vir dekades was die industrie se standaard dikwels spiraalgewikkelde pakkings of selfs eenvoudige nie-asbestplaatmateriaal. Daar is egter 'n fundamentele verskuiwing aan die gang.Geriffelde metaalpakkings(CMG's) word vinnig die standaard vir kritieke seëltoepassings, en met goeie rede. Hulle bied 'n unieke kombinasie van veerkragtigheid, temperatuurweerstand en seëlbetroubaarheid wat ongeëwenaard is deur baie tradisionele alternatiewe. By Ningbo Kaxite Sealing Materials Co., Ltd., was ons fabriek aan die voorpunt van hierdie revolusie, en vervaardig hoëprestasie geriffelde metaalpakkings wat die mees uitdagende verseëlingsprobleme in chemiese aanlegte, raffinaderye en petrochemiese fasiliteite wêreldwyd oplos.
Die groeiende voorkeur vir geriffelde metaalpakkings is nie net 'n neiging nie; dit is 'n logiese reaksie op die toenemende eise van moderne chemiese verwerking. Aanlegte werk teen hoër druk en temperature om doeltreffendheid te verbeter. Hulle hanteer meer aggressiewe en giftige media, waar lekkasies nie net duur is nie, maar moontlik rampspoedig is. Die omgewings- en veiligheidsregulasies word verskerp, wat emissies vereis wat feitlik nul is. In hierdie uitdagende landskap staan die Corrugated Metal Gasket uit. Sy unieke geriffelde profiel bied uitsonderlike terugvering en veerkragtigheid, wat kompenseer vir die onvermydelike termiese en drukskommelings van 'n proses. Hierdie veerkragtigheid verseker 'n stywe verseëling oor die lang termyn, verminder voortvlugtige emissies en elimineer die behoefte aan konstante herdraai. In hierdie artikel sal ons die ingenieursbeginsels, materiaalwetenskap en praktiese toepassings ondersoek wat geriffelde metaalpakkings die voorkeurkeuse vir die chemiese industrie maak, en ons sal 'n gedetailleerde, tegniese blik op die spesifikasies en beste praktyke vir hul gebruik gee.
In die chemiese verwerkingswêreld is die "bestendige toestand" 'n mite. Werklike bedrywighede word gekenmerk deur termiese uitsetting en inkrimping, drukstuwings en vibrasies. Hierdie sikliese spanning is die primêre vyand van 'n betroubare flensseël. Tradisionele plat pakkings, soos nie-asbestplate, kan 'n permanente "stel" onder aanvanklike boutlading neem. Dit beteken dat hulle mettertyd hul veerkragtigheid en elastisiteit verloor. Wanneer die flens 'n termiese siklus ervaar, kan die uitbreiding die pakking verder saamdruk, en wanneer dit afkoel, kan die pakking nie terugspring om voldoende seëldruk te handhaaf nie. Hierdie verlies aan boutlading lei tot lekkasies. 'n Geriffelde metaalpakking is fundamenteel anders. Sy kern is 'n dun, geriffelde metaalprofiel wat as 'n reeks vere dien. Wanneer dit saamgepers word, faal dit nie plasties op dieselfde manier nie; dit behou aansienlike elastiese energie.

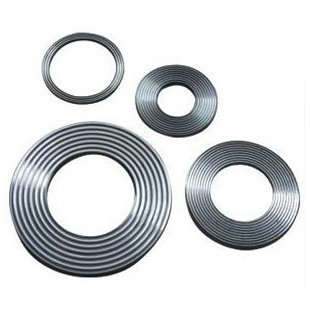

Om dit te visualiseer, stel jou die verskil voor tussen 'n plat vel karton en 'n geriffelde kartondoos. Die plat laken vou en kreukel maklik en verloor sy sterkte. Die geriffelde boks is egter styf en kan terugspring. Dieselfde beginsel geld vir pakkings. Die geriffelde profiel in ons Corrugated Metal Gaskets bied 'n hoë mate van buigsaamheid en herstel. ’n Onlangse studie deur ’n toonaangewende Europese verseëlingsinstituut het die “kruipverslapping” van verskeie soorte pakkings gemeet. Kruipontspanning is die verlies van spanning op die bout met verloop van tyd. Na 1 000 uur by 300°C het 'n standaard saamgeperste veselpakking meer as 60% van sy aanvanklike spanning verloor. 'n Buigsame grafietpakking het ongeveer 35% verloor. Ons geriffelde metaalpakkings, aan die ander kant, het minder as 15% van hul aanvanklike spanning verloor. Hierdie uitsonderlike behoud van boutlading beteken dat die flens vir langer verseël bly, selfs al ondergaan die stelsel erge termiese en druksiklusse.
Hierdie veerkragtigheid gaan nie net oor verseëling nie; dit gaan ook oor veiligheid en koste. In baie prosesse kan die opsporing van 'n klein lek moeilik wees, wat duur gasopsporingstoerusting vereis. Wanneer 'n lek opgespoor word, moet die aanleg dikwels gesluit word om die pakking weer vas te trek of te vervang. Vir 'n chemiese aanleg kan 'n stilstand tienduisende dollars per uur in verlore produksie kos. Deur 'n seël oor die lang termyn te handhaaf, verminder geriffelde metaalpakkings die frekwensie van hierdie duur en ontwrigtende ingrypings. Die "terugveer"-eienskap van die geriffelde kern verseker dat die pakking die differensiële beweging tussen flense kan akkommodeer, wat die seël beskerm en voortvlugtige emissies voorkom. Hierdie betroubaarheid is die kernrede waarom instandhoudingsbestuurders toenemend geriffelde metaalpakkings spesifiseer vir hul mees kritieke en uitdagende toepassings.
Een van die mees uitdagende seëlscenario's in chemiese verwerking is 'n laedrukflens met groot deursnee. Dink aan 'n opgaartenk manway, 'n groot deursnee kanaal, of 'n hitteruiler deksel. Hierdie flense is dikwels moeilik om te verseël omdat hulle 'n baie groot oppervlakte het, maar slegs 'n beperkte hoeveelheid boutkrag kan toegepas word sonder om die flens self te verwring. Daarbenewens is die flensvlakke in hierdie toepassings dikwels beskadig, ontpit of verkeerd in lyn as gevolg van vorige pakking veranderinge of bloot as gevolg van die grootte van die struktuur. 'n Tradisionele plat pakking vereis 'n baie hoë oppervlakdruk om 'n seël te skep, maar op 'n groot flens is dit byna onmoontlik om hierdie eenvormige druk te bereik.
Dit is waar die genialiteit van die Corrugated Metal Gasket-ontwerp skyn. Sy geriffelde patroon skep 'n reeks hoogs gekonsentreerde seëllyne. In plaas daarvan om 'n hoë gemiddelde druk oor die hele pakkingvlak te vereis, fokus dit die beskikbare boutlading op hierdie nou kontaksones. Dit beteken dat 'n geriffelde metaalpakking 'n lekdigte seël kan bereik, selfs met relatief lae boutvragte. Die vermoë om aan oppervlak-onreëlmatighede te voldoen is nog 'n kritieke voordeel. Die geriffelde kern dien as 'n buigsame diafragma wat kan saamdruk en aanpas by oppervlakonvolmaakthede, wat noodsaaklik is wanneer groot, soms krom flense verseël word. Standaard plat pakkings kan eenvoudig nie hierdie gapings en onvolmaakthede oorbrug sonder uitgebreide herstel aan die flensvlak nie, 'n duur en tydrowende proses.
Hierdie prestasievoordeel vertaal direk in werklike kostebesparings. In die verlede, as 'n tenk met 'n groot deursnee lek, was die oplossing dikwels om die tenk te isoleer, dit te dreineer en 'n sweiser te laat herstel die flensvlak, of om 'n pasgemaakte bewerkingsproses te gebruik. Dit het dikwels weke se voorbereiding en aansienlike koste geverg. Met geriffelde metaalpakkings word baie van hierdie probleme op gasketvlak opgelos. Ons fabriek,Ningbo Kaxite Sealing Materials Co., Ltd., produseer geriffelde metaalpakkings in groottes tot 'n paar meter in deursnee, vir druk so laag as 'n paar millibar, en vir vakuumtoestande. Die pakking se vermoë om 'n betroubare seël onder sulke lae boutladings te verskaf, gekombineer met sy verdraagsaamheid vir oppervlak-onvolmaakthede, maak dit die ideale oplossing vir hierdie problematiese, grootskaalse toepassings. Hierdie vermoë stel aanlegte in staat om duur stilstand en flensherstelwerk te vermy, om bedrywighede aan die gang te hou en instandhoudingsbegrotings te verminder.
Om die korrekte geriffelde metaalpakking vir 'n spesifieke chemiese verwerkingstoepassing te kies, vereis 'n duidelike begrip van die bedryfstoestande en die pakking se tegniese spesifikasies. 'n Mismatch kan lei tot voortydige mislukking, lekkasies en potensiële gevare. Die tabel hieronder verskaf 'n gedetailleerde spesifikasiegids vir ons standaardreeks geriffelde metaalpakkings, wat die ingenieursrasionaal agter elke parameter beklemtoon. Vir komplekse toepassings bied ons egter 'n volledige pasgemaakte ingenieursdiens om 'n pakking te ontwerp wat perfek pas by jou flens.
| Parameter | Standaard spesifikasie | Ingenieursrede en toepassingsimpak |
| Kernmateriaal | SS304, SS316, SS316L, Titaan | Bepaal korrosiebestandheid en temperatuurvermoë. SS316L is algemeen vir die meeste chemiese dienste. Titaan vir erge korrosie en hoë temperatuur weerstand. |
| Kerndikte (mm) | 0,20 - 0,40 | Dikker kerns (0,30-0,40 mm) bied groter veerkragtigheid en word verkies vir laedruk, groot deursnee flense. Dunner kerns (0,20 mm) is vir hoëdrukstelsels wat minimale ontspanning vereis. |
| Riffelsteek (mm) | 2,5 - 4,0 | Steek is die afstand tussen die sinkpieke. 'n Skenper steek (2,5 mm) skep meer seëllyne, beter vir lae boutladingstoepassings. 'n Breër toonhoogte (4,0 mm) is vir hoëdruktoepassings. |
| Riffelhoogte (mm) | 0,8 - 1,5 | Bepaal die saamdrukbaarheid en terugvering. Hoër hoogtes maak voorsiening vir meer flensbeweging en beter oppervlakkonformiteit. |
| Seëlelementmateriaal | Buigsame grafiet, PTFE, Mica | Buigsame grafiet is die algemeenste, wat uitstekende temperatuur- en chemiese weerstand bied. PTFE is vir aggressiewe chemikalieë by laer temperature. Mica is vir ultrahoë temperature. |
| Seëlelementdigtheid (g/cm³) | 1,0 - 1,2 (grafiet) | Hoër digtheid verminder porositeit en kruip, maar kan moeiliker wees om saam te druk. 'n Standaarddigtheid is 'n goeie balans. |
| Maksimum ontwerptemperatuur (°C) | Tot 650°C (met Mica) | Dit is die kritieke limiet. As dit oorskry word, kan die kern of seëlelement agteruitgaan, wat lei tot mislukking van die seël. |
| Maksimum ontwerpdruk (bar) | Tot 250 bar | Bepaal die minimum boutlading en die vereiste pakkingsterkte. Hoër druk vereis 'n dikker of sterker kern. |
| Aanbevole pakkingspanning (N/mm²) | 50 - 150 | Dit is die drukspanning wat nodig is om 'n seël te verkry. Te laag, en die flens sal lek; te hoog, en dit kan die pakking of flens beskadig. |
| Lektempo (ASTM F37) | < 0,001 ml/min | Dit is die seëlprestasie-metriek, wat die pakking se vermoë aandui om voortvlugtige emissies te voorkom. |
By die keuse van 'n geriffelde metaalpakking gaan dit nie net oor die individuele materiaalspesifikasies nie; dit gaan daaroor om die interaksie tussen die pakking en die flens te verstaan. Die boutlading moet voldoende wees om die pakking saam te druk en die vereiste seëlspanning op te wek, maar nie so hoog dat dit die kern vergruis nie. Die flensoppervlakafwerking en parallelisme speel ook 'n deurslaggewende rol. Ons beveel 'n flensoppervlakafwerking van Ra 3.2 tot 6.3 µm aan vir optimale verseëling. By Kaxite gebruik ons tegniese span gevorderde Eindige Element-analise (FEA) om die pakking se gedrag onder spesifieke boutladings en -druk te simuleer. Dit stel ons in staat om die optimale pakkingontwerp en 'n beheerde wringkragprosedure aan te beveel, wat 'n betroubare en lekvrye verbinding verseker wat aan die strengste emissiestandaarde voldoen.
Die chemiese industrie is ongelooflik uiteenlopend en hanteer alles van goedaardige koolwaterstowwe tot aggressiewe sure, bytstowwe en oplosmiddels. Daar is geen enkele "universele" pakking wat alle chemiese omgewings kan weerstaan nie. Die ware sterkte van die geriffelde metaalpakking lê in die aanpasbaarheid daarvan. Deur die kernmetaal en die bekledingsmateriaal (of seëlelement) noukeurig te kies, kan die pakking presies ontwerp word vir die spesifieke media en bedryfstoestande. Hierdie buigsaamheid is hoekom hulle toenemend gespesifiseer word oor standaard spiraalgewikkelde pakkings, wat 'n meer beperkte reeks konstruksie-opsies het. By Ningbo Kaxite Sealing Materials Co., Ltd., vervaardig ons geriffelde metaalpakkings met 'n wye reeks materiaalkombinasies om aan die veeleisende vereistes van die chemiese, petrochemiese en farmaseutiese industrieë te voldoen.
Die kernmetaal verskaf die strukturele sterkte en veerkragtigheid. Vir algemene chemiese diens is SS316L 'n veelsydige keuse, wat goeie weerstand bied teen 'n wye reeks media en bedryfstemperature. Vir meer korrosiewe omgewings, soos dié wat chloriede of sure behels, word hoër legerings soos Hastelloy C276 of Inconel 625 aanbeveel. Vir uiters hoë-temperatuur toepassings, soos dié in raffinadery-oonde, word titanium of nikkel-gebaseerde legerings gebruik. Ons fabriek hou 'n omvattende voorraad van hierdie spesialiteitsmetale, wat vinnige vervaardiging moontlik maak. Die keuse van die seëlelement is ewe krities. Die mees algemene keuse is buigsame grafiet, wat uitstekende hittebestandheid (tot 650°C) en chemiese verenigbaarheid met die meeste koolwaterstowwe en stoom bied. Grafiet is egter nie geskik vir hoogs oksiderende sure nie, aangesien dit kan oksideer en sy seëleienskappe verloor. In hierdie gevalle gebruik ons 'n bekledingsmateriaal van PTFE of sy gemodifiseerde vorms, wat chemies inert is.
Ons bied ook innoverende ontwerpe, soos 'n "Dual Sealing Layer" konstruksie. Dit behels die gebruik van twee verskillende seëlelemente—byvoorbeeld 'n grafiet-binnelaag vir primêre verseëling en 'n PTFE-buitenste ring vir beskerming teen media wat grafiet sal aanval. Nog 'n gevorderde ontwerp is die insluiting van 'n binne- en buitenste ondersteuningsring. ’n Binnering keer dat die pakking onder druk na binne insak (veral belangrik vir hoë drukke), terwyl ’n buitering korrosiebeskerming bied en met sentrering help. Hierdie vlak van aanpassing is die rede waarom geriffelde metaalpakkings die standaard word vir veiligheidskritieke en hoëwaarde-toepassings. 'n Voorbeeld hiervan: 'n groot farmaseutiese vervaardiger het gesukkel met besoedelingskwessies in 'n hoë-suiwer waterlus as gevolg van onttrekbare materiaal uit standaard pakkings. Ons fabriek het 'n geriffelde metaalpakking met 'n soliede PTFE-vlak en 'n SS316L-kern ontwerp wat alle uittrekbare stowwe uitgeskakel het, wat 'n suiwer, skoon seël verskaf. Hierdie soort pasgemaakte oplossing is slegs moontlik met die buigsame ontwerpplatform van 'n geriffelde metaalpakking.
Vraag 1: Hoe verskil 'n geriffelde metaalpakking van 'n spiraalwondpakking in terme van werkverrigting?
Antwoord: Die primêre verskil lê in die kernontwerp. 'n Spiraalwondpakking gebruik 'n helies gewikkelde V-vormige metaalstrook met 'n vuller. Hulle is uitstekend vir baie toepassings, maar kan geneig wees om te "uitblaas" as die vuller beskadig is. 'n Geriffelde metaalpakking gebruik 'n soliede, deurlopende geriffelde metaalkern, wat 'n meer robuuste, rigiede struktuur bied. Hierdie ontwerp bied uitstekende uitblaasweerstand en is meer veerkragtig teen erge termiese fietsry. Terwyl spiraalgewikkelde pakkings 'n goeie algemene keuse is, word geriffelde metaalpakkings tipies verkies vir laedruk, groot deursnee flense, en vir toepassings waar flensgesigbeskadiging of wanbelyning 'n bekommernis is.
Vraag 2: Kan 'n geriffelde metaalpakking op 'n flens met 'n baie growwe oppervlakafwerking gebruik word?
Antwoord: Ja, dit is een van hul primêre voordele. Die geriffelde profiel dien as 'n reeks buigsame vere wat kan saamdruk en aanpas by oppervlakonreëlmatighede. Die sagte seëlelement (grafiet of PTFE) vul die mikroskopiese gapings en skep 'n seël. Dit maak hulle ideaal vir die herstel van ou, gekorrodeerde flense sonder die onkoste om weer op die oppervlak te kom. Ons beveel egter altyd 'n redelik gladde en plat flensvlak aan om 'n optimale seël te verkry. Vir uiters growwe flense kan 'n dikker seëlelement of 'n hoërdigtheidbekleding nodig wees. Ons tegniese span kan raad gee oor die beste oplossing vir jou spesifieke toestand.
Vraag 3: Watter wringkrag moet ek gebruik wanneer ek 'n geriffelde metaalpakking vasbout?
Antwoord: Daar is geen enkele wringkragwaarde nie. Dit hang af van die pakkinggrootte, die boutgrootte, die flensgradering en die pakkingmateriaal. Die doel is om die aanbevole pakkingspanning (tipies 50-150 N/mm² vir geriffelde metaalpakkings) te bereik sonder om die kern te vergruis. Ons verskaf 'n gedetailleerde wringkragprosedure met elke pakking wat ons verskaf, wat bereken word op grond van jou spesifieke flensontwerp. Hierdie prosedure sal die wringkrag in ft-lbs of Nm, die vasdraaivolgorde en die aantal passe spesifiseer. Dit is noodsaaklik om hierdie prosedure te volg om 'n lekvrye seël te verkry en skade te voorkom. Moet nooit die aanbevole wringkrag oorskry nie.
Vraag 4: Is geriffelde metaalpakkings geskik vir vakuumdiens?
Antwoord: Ja, absoluut. Geriffelde metaalpakkings is uitstekend vir vakuumtoepassings, insluitend hoë vakuum. Hul stewige kern verhoed dat hulle in die flensgaping ingetrek word, anders as sommige sagter plaatpakkings. Die geriffelde ontwerp bied ook 'n positiewe seël selfs onder negatiewe druk. Ons beveel 'n ontwerp aan met 'n binneste steunring om ineenstorting te voorkom en 'n hoëdigtheid-seëlelement om uitgassing te verminder. Ons fabriek by Ningbo Kaxite Sealing Materials Co., Ltd. het geriffelde metaalpakkings vir talle vakuumtoepassings verskaf, insluitend in die farmaseutiese en halfgeleiernywerhede.
Vraag 5: Hoe berg ek geriffelde metaalpakkings om hul integriteit te verseker voor installasie?
Antwoord: Geriffelde metaalpakkings moet in 'n skoon, droë en koel omgewing gestoor word. Hulle moet beskerm word teen vog, vuilheid en uiterste temperature. Die oorspronklike verpakking (dikwels 'n verseëlde plastieksak met 'n ontvochtiger) moet ongeskonde gehou word tot installasie om roes of besoedeling te voorkom. Hulle moet plat gestoor word om vervorming te voorkom, en hulle moet nie met ander swaar voorwerpe bo-op gestapel word nie. Ons fabriek verskaf gedetailleerde bergingsinstruksies met elke besending om te verseker dat die pakkies in perfekte toestand op die perseel aankom.
Van die weerstaan van die mees brutale termiese en druksiklusse tot die verseëling van problematiese groot-deursnee flense en die bied van ongeëwenaarde materiaal buigsaamheid, die Corrugated Metal Gasket het homself bewys as die voortreflike seëloplossing vir die moderne chemiese verwerkingsbedryf. Die unieke ingenieurswese bied 'n vlak van betroubaarheid, veiligheid en kostedoeltreffendheid wat tradisionele pakkingalternatiewe eenvoudig nie kan ooreenstem nie. Vir instandhoudingsingenieurs en aanlegbestuurders verteenwoordig dit 'n proaktiewe belegging in lekvrye, langtermynbedrywighede.
Is jy gereed om jou aanleg se seëlprestasie op te gradeer?Kontak Ningbo Kaxite Sealing Materials Co., Ltd. vandagom jou spesifieke aansoek te bespreek. Ons span ervare ingenieurs sal saam met jou werk om die optimale ontwerp en materiaalkombinasie vir jou mees kritieke flensverbindings te kies. Ons bied gratis tegniese konsultasies, aanbevelings vir gasketontwerp en opleiding ter plaatse vir u onderhoudspanne.Versoek nou jou gratis tegniese konsultasie by Ningbo Kaxite Sealing Materials Co., Ltd. en verseker jou aanleg se integriteit met die betroubare verseëling van geriffelde metaalpakkings.
