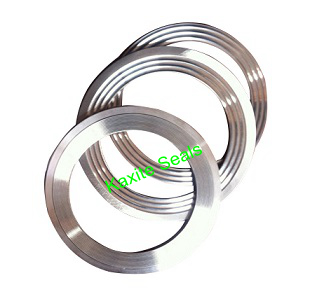

In veeleisende industriële omgewings is verseëlingsprestasie van kritieke belang vir veiligheid, doeltreffendheid en omgewingsnakoming. Onder die vele tipes pakking wat beskikbaar is, staan die getande pakking - ook bekend as 'n Kammprofile pakking of gegroefde pakking - uit vir sy vermoë om betroubare verseëling te lewer onder uiterste toestande van temperatuur, druk en termiese siklusse. Maar wat presies is 'n getande pakking? In wese is dit 'n metaalpakking met 'n reeks konsentriese tande of groewe op die seëloppervlak, tipies bedek met 'n sagte bekledingsmateriaal soos grafiet, PTFE of 'n nie-asbestmateriaal. Die tande skep veelvuldige seëllyne wat die druklading konsentreer, wat 'n stywe verseëling verseker selfs wanneer flenstoestande minder as ideaal is. By Ningbo Kaxite Sealing Materials Co., Ltd., vervaardig ons fabriek hoëprestasieGekartelde pakkingsvir meer as twee dekades, bedien nywerhede van olie en gas tot chemiese verwerking en kragopwekking.
Maar hoe verbeter 'n getande pakking die seëlwerkverrigting in vergelyking met tradisionele plat metaal pakkings of spiraalvormige pakkings? Die antwoord lê in sy unieke meganiese interaksie met die flensoppervlaktes. Wanneer dit saamgepers word, word die tandrande effens in die bekledingsmateriaal ingebed, wat 'n hoogs effektiewe versperring teen lekkasie skep. Die metaalkern bied strukturele sterkte en weerstand teen druk, terwyl die sagte bekleding aanpas by flens-onvolmaakthede en -onreëlmatighede. Hierdie kombinasie lei tot uitsonderlike styfheid met relatief lae boutvoorbelasting, wat die risiko van flensskade verminder en instandhouding vereenvoudig. Boonop bied die getande pakking uitstekende weerstand teen termiese fietsry, aangesien die metaalkern en tande beweging akkommodeer sonder om seëlkrag te verloor. Hierdie artikel bied 'n omvattende tegniese diep duik in gekartelde pakkingontwerp, materiaalkeuse, werkverrigtingdata en beste toepassingspraktyke, met gedetailleerde spesifikasies uit ons fabriek se uitgebreide produkportefeulje.
Die getande pakking kry sy uitstekende seëldoeltreffendheid van die beginsel van spanningkonsentrasie. Anders as 'n plat pakking wat staatmaak op eenvormige kompressie oor 'n groot area, gebruik die getande pakking konsentriese, V-vormige of konsentriese groewe wat die klemkrag konsentreer in 'n reeks smal, hoëspanning verseëllyne. Wanneer die pakking tussen twee flense saamgepers word, byt die tande in die sagte materiaal, wat verskeie konsentriese ringe van intieme kontak skep. Hierdie multi-lyn verseëling benadering is hoogs vergewensgesind van flens oppervlak onvolmaakthede, soos skrape, korrosie putte, of geringe skeuring, want elke tand dien as 'n onafhanklike seël. Selfs as een seëllyn gekompromitteer word, behou die oorblywende lyne die seël. Ons fabriek byNingbo Kaxite Sealing Materials Co., Ltd. het ons getande pakkings ontwerp met geoptimaliseerde groefgeometrie om die aantal aktiewe seëllyne te maksimeer, terwyl voldoende metaaldikte vir drukweerstand behou word.
Sleutelmeganismes wat die getande ontwerp beter maak:
Kwantitatiewe data van ons laboratorium demonstreer die doeltreffendheidsvoordeel. In 'n gestandaardiseerde lekkasietoets (heliumlektoets, massaspektrometer), het 'n plat grafietpakking met 'n 1.6mm dikte 'n lektempo van 0.03 mg/(m·s) by 'n flensdruk van 50 bar getoon. 'n Gekartelde pakking met grafietbekleding, wat dieselfde flens- en boutlading gebruik het, het 'n lektempo van 0,001 mg/(m·s) behaal—30 keer laer. Hierdie dramatiese verbetering in seëldoeltreffendheid is hoekom getande pakkings verpligtend is in baie hoë-integriteit-toepassings, soos waterstofdiens en LNG-hantering, waar selfs klein lekkasies onaanvaarbaar is.
Daarbenewens verbeter die getande ontwerp die pakking se weerstand teen "uitblaas" onder hoë interne druk. Die tande skep 'n meganiese ineengrendeling met die gesigmateriaal, wat verhoed dat dit uit die flensgaping gedryf word. Dit is 'n algemene mislukkingsmodus vir sagte pakkings, veral in verhoogde temperatuurtoepassings. Ons getande pakkings is getoets om interne druk van tot 250 bar te weerstaan sonder om ekstrusie in die gesig te staar, wat betroubare verseëling bied, selfs in die mees veeleisende dienste. Hierdie kombinasie van hoë seëldoeltreffendheid, veerkragtigheid en uitblaasweerstand is hoekom die getande pakking die voorkeurkeuse vir kritieke seëltoepassings wêreldwyd geword het.
Die werkverrigting van 'n getande pakking onder uiterste toestande word bepaal deur die materiale wat gebruik word vir beide die metaalkern en die sagte bekleding. Die metaalkern, tipies gemaak van vlekvrye staal (bv. 304, 316, 316L), verskaf die meganiese sterkte en terugvering wat nodig is om hoë klemkragte en interne druk te weerstaan. Die bekledingsmateriaal, wat grafiet, PTFE, mika of keramiekvesel kan wees, bied die pasvormbaarheid en chemiese weerstand wat nodig is om teen die prosesvloeistof te seël. Deur die toepaslike kombinasie van kern- en bekledingsmateriale te kies, kan getande pakkings ontwerp word om te werk teen temperature van kryogenies (-196°C) tot 1000°C (met mika- of keramiekbedekkings) en druk van vakuum tot 350 bar. Ons fabriek by Kaxite bied 'n wye reeks materiaalkombinasies om aan die spesifieke behoeftes van elke toepassing te voldoen.
Sleutel materiaal oorwegings vir uiterste toestand toepassings:
Om die werkverrigting van ons getande gaskets onder uiterste toestande te valideer, voer ons fabriek 'n reeks tipe toetse uit in ooreenstemming met ASME B16.20, EN 13555 en DIN 28091 standaarde. Hierdie toetse sluit in 'n warm kompressietoets (meting van ontspanning by verhoogde temperature), 'n lekkasietoets (met helium of stikstof by wisselende druk) en 'n termiese siklustoets (tussen kamertemperatuur en die maksimum dienstemperatuur). Ons getande gaskets slaag konsekwent hierdie toetse, en bereik lekkasies wat aan die strengste TA-Luft (Duitsland) en EPA (VSA) vlugtige emissievereistes voldoen.
In 'n onlangse projek vir 'n raffinadery in die Midde-Ooste, is ons getande pakkings met 316L-kerne en grafietbekledings gespesifiseer vir 'n distillasiekolom wat by 320°C en 80 bar werk. Die pakkings is in 20 flense geïnstalleer met deursnee wat wissel van 4" tot 24". Na drie jaar se werking het die aanleg 'n lekopname gedoen en geen waarneembare lekkasies van die flense gevind nie, wat die betroubaarheid van ons getande pakkings in uiterste toestande bevestig. Hierdie werkverrigting, gekombineer met die pakking se herbruikbaarheid (in baie gevalle kan die metaalkern weer met nuwe bekledingsmateriaal bedek word), maak die getande pakking 'n hoogs koste-effektiewe oplossing vir uitdagende seëltoepassings.
Ningbo Kaxite Sealing Materials Co., Ltd. vervaardig 'n omvattende reeks getande pakkings wat ontwerp is om aan die uiteenlopende behoeftes van industriële verseëlingstoepassings te voldoen. Ons produkaanbiedinge sluit standaardafmetings volgens ASME B16.20, EN 1514 en DIN 2697 in, sowel as pasgemaakte groottes vir spesiale flense. Die tabel hieronder verskaf die belangrikste tegniese spesifikasies vir ons gewildste getande pakking tipes, wat gebruik word in chemiese, petrochemiese, kragopwekking en voedselverwerking industrieë. Alle waardes is gebaseer op tipe toetsing volgens ASME en EN standaarde. Ons fabriek kan ook getande pakkings met gespesialiseerde materiale vervaardig, soos silwer-geplateerde kerns vir hoë-temperatuur geleidingsvermoë, of afskilferde grafietbekledings met hoë suiwerheidsvlakke.
| Parameter | Standaard grafiet-gesig | PTFE-gesig | Mika-gesig (Hoë Temp) | Keramiek-gesig (uiterste temperatuur) |
| Kernmateriaal | 316L SS / 304 SS | 316L SS | Inconel 625 / 316L | Inconel 600 |
| Kerndikte (mm) | 1,5 - 3,0 mm | 1,5 - 2,5 mm | 2,0 - 3,0 mm | 2,5 - 4,0 mm |
| Serrasie diepte (mm) | 0,3 - 0,5 mm | 0,3 - 0,4 mm | 0,4 - 0,6 mm | 0,5 - 0,7 mm |
| Gesigmateriaal | Uitgebreide grafiet (98% min suiwerheid) | Suiwer PTFE (of gewysig) | Phlogopiet mika | Keramiekvesel + mika |
| Gesig dikte (mm) | 0,3 - 0,5 mm per kant | 0,5 - 1,0 mm per kant | 0,4 - 0,6 mm per kant | 0,5 - 0,8 mm per kant |
| Temperatuurreeks (°C) | -196°C tot +450°C (inerte gas) | -196°C tot +260°C | -196°C tot +800°C | -196°C tot +1000°C |
| Maksimum druk (bar) by 25°C | 250 bar | 150 bar | 200 bar | 160 bar |
| Lekkasietempo (mg/(m·s)) by 50 bar | < 0,002 | < 0,005 | < 0,003 | < 0,004 |
| Toepaslike flenstipes | RF, FF, man/vrou, tong/groef | RF, FF | RF, tong/groef | RF, tong/groef |
Benewens hierdie standaardaanbiedinge, bied ons fabriek verskeie opsionele kenmerke om werkverrigting te verbeter en installasie te vereenvoudig. Dit sluit in 'n binne- en buite-sentreerring (om belyning te vereenvoudig en oorkompressie te voorkom), 'n lokaliseringsring (om die pakking in plek te hou tydens vertikale flenssamestelling), en 'n "gasventilasie"-ontwerp (vir dubbelsydige getande pakkings om vasgevang gas te voorkom). Ons bied ook 'n wye reeks pasgemaakte groottes, van 1/2" NPS tot 60" NPS, en spesiale vorms vir nie-standaard flense. Al ons getande pakkings word voorsien van 'n gedetailleerde installasieblad en 'n wringkragaanbevelingskaart, wat verseker dat die pakking korrek geïnstalleer is vir optimale werkverrigting.
Gehaltebeheer is 'n prioriteit by ons fabriek. Elke getande pakking ondergaan 'n visuele inspeksie vir oppervlakdefekte, 'n dimensionele kontrole met behulp van CMM (Coordinate Measuring Machine) vir kritieke flense, en 'n lektoets vir hoëdruktoepassings. Ons verskaf 'n volledige materiaalnaspeurbaarheidsverslag, insluitend meulsertifikate vir die metaalkern en sertifisering van die bekledingsmateriaal se suiwerheid en eienskappe. Hierdie naspeurbaarheid is noodsaaklik vir nywerhede met streng gehaltevereistes, soos kernkrag en lugvaart. Ons getande pakkings voldoen ten volle aan die Europese Druktoerustingsrichtlijn (PED) en is beskikbaar met die CE-merk wanneer nodig.
Selfs die getande pakking van die hoogste gehalte sal misluk as dit nie korrek geïnstalleer word nie. Die unieke ontwerp van die getande pakking - wat staatmaak op spanningskonsentrasie en veelvuldige seëllyne - vereis spesifieke installasieprosedures om sy gegradeerde werkverrigting te bereik. Algemene installasiefoute sluit in te veel stywer (wat die tande kan verpletter), onderaandraai (wat lei tot lekkasie), ongelyke boutlaai (wat flensvervorming veroorsaak) en skade aan die voorkantmateriaal tydens hantering. By Ningbo Kaxite Sealing Materials Co., Ltd., het ons fabriek 'n gedetailleerde installasieprotokol ontwikkel wat oor duisende installasies in die veld gevalideer is. Om hierdie riglyne te volg, verseker dat die getande pakking sy volle seëlpotensiaal lewer en sy verwagte lewensduur bereik.
Noodsaaklike installasiestappe vir getande pakkings:
'n Gevallestudie van 'n chemiese aanleg in die VSA illustreer die belangrikheid van korrekte installasie. Die aanleg het ons getande pakkings op 'n reaktorflens gebruik wat by 250°C en 60 bar werk. Ten spyte van die hoë kwaliteit pakkings, het die aanleg onderbroke lekkasie ervaar. Ondersoek het aan die lig gebring dat die flensboute in 'n sirkelvormige patroon vasgedraai word, nie 'n kruispatroon nie, wat gelei het tot ongelyke laai en flensvervorming. Nadat die instandhoudingspan heropgelei is oor die korrekte aantrekprosedure, is die lek uitgeskakel, en die pakkings het vir die volgende drie jaar foutloos gewerk tot die volgende beplande instandhoudingsafskakeling. Hierdie voorbeeld beklemtoon dat behoorlike installasie net so belangrik is as gaskeuse.
Ons fabriek bied 'n gratis installasie-opleidingsprogram vir ons kliënte, wat ter plaatse of aanlyn uitgevoer kan word. Die opleiding dek pakkinghantering, flensinspeksie, wringkragberekening en gebruik van hidrouliese spantoerusting. Ons verskaf ook 'n installasiekontrolelys wat deur onderhoudspanne gebruik kan word om te verseker dat alle stappe voltooi is. Daarbenewens bied ons 'n herdraaidiens vir kritieke flense, waar ons tegnici die terrein besoek om die herdraaikrag na die eerste termiese siklus uit te voer. Deur te belê in behoorlike installasie, kan jy verseker dat jou getande gaskets hul maksimum werkverrigting en lewensduur bereik, wat jou toerusting en personeel beskerm.
Vraag 1: Wat is die verskil tussen 'n getande pakking en 'n spiraalgewikkelde pakking?
Antwoord: Albei is hoëprestasie-pakkings, maar hulle verskil in konstruksie en seëlbeginsel. 'n Spiraalwondpakking word gemaak van afwisselende lae metaal en vulmateriaal wat in 'n spiraal gewikkel is, wat veeragtige eienskappe en hoë buigsaamheid bied. ’n Gekartelde pakking, aan die ander kant, bestaan uit ’n soliede metaalkern met konsentriese tande op die oppervlak, bedek met ’n sagte bekleding. Die getande pakking bied hoër uitblaasweerstand en is minder geneig tot skade tydens hantering en installasie. Dit vereis ook tipies laer boutvragte om 'n seël te verkry in vergelyking met spiraalgewikkelde pakkings van dieselfde grootte. Vir toepassings met erge termiese siklusse of hoë interne druk, is die getande pakking dikwels die voorkeurkeuse as gevolg van sy robuuste metaalkern en veelvuldige seëllyne.
Vraag 2: Kan getande pakkings na verwydering hergebruik word?
Antwoord: Oor die algemeen beveel ons nie aan om getande pakkings te hergebruik nie, veral in kritieke dienste. Sodra die pakking saamgepers is, het die tande en die bedekkingsmateriaal 'n stel geneem en kan dit nie so effektief verseël as dit hergebruik word nie. In sommige nie-kritiese, lae-druk, lae-temperatuur toepassings, kan dit egter moontlik wees om die pakking te hergebruik as die bekledingsmateriaal nog ongeskonde is en die tande nie vervorm is nie. Die metaalkern kan dikwels by ons fabriek met nuwe bekledingsmateriaal oorgetrek word, wat die pakking na 'n nuwe toestand herstel. Hierdie diens is beskikbaar vir groot pakkings waar vervangingskoste hoog is. Vir veiligheidskritieke toepassings, gebruik altyd 'n nuwe getande pakking.
Vraag 3: Wat is die maksimum druk- en temperatuurgradering vir 'n getande pakking?
Antwoord: Die maksimum druk en temperatuur hang af van die materiaal wat gebruik word. Met 'n 316L vlekvrye staalkern en uitgebreide grafietbekleding, kan ons getande pakkings werk teen temperature tot 450°C (in inerte atmosfeer) en druk tot 250 bar. Vir hoër temperature kan mika-gesig- of keramiek-gesig weergawes tot 800°C tot 1000°C hanteer, maar die drukgradering verminder effens. Vir kriogene toepassings kan die pakking teen -196°C werk met PTFE-vlak. Dit is noodsaaklik om ons tegniese datablaaie te raadpleeg of ons fabriek by Ningbo Kaxite Sealing Materials Co., Ltd. te kontak om die korrekte materiaalkombinasie vir jou spesifieke bedryfstoestande te kies.
Vraag 4: Watter flensoppervlakafwerking word benodig vir 'n getande pakking?
Antwoord: Vir optimale werkverrigting moet die flensoppervlakafwerking Ra 3,2 tot 6,3 mikrometer (125 tot 250 mikro-duim) wees. Hierdie afwerking bied voldoende grofheid sodat die tandsakke in die bekledingsmateriaal kan byt sonder om skade aan die bekleding te veroorsaak. 'n Gladder afwerking (bv. Ra 1.6) kan die wrywing verminder en veroorsaak dat die pakking gly tydens opbout, terwyl 'n growwer afwerking kan lei tot oormatige slytasie van die gesig. Ons fabriek verskaf riglyne vir flensvoorbereiding vir verskeie flenstipes en -materiale. As die flens geroes is of diep skrape het, beveel ons aan dat die flensoppervlak herbewerk word voordat die getande pakking geïnstalleer word.
Vraag 5: Hoe vergelyk getande pakkings met plaatpakkings (uit 'n plaat gesny) wat werkverrigting betref?
Antwoord: Plaatpakkings is eenvoudiger en goedkoper, maar hulle maak staat op eenvormige kompressie oor 'n groot area en is meer sensitief vir flensonreëlmatighede en boutladingvariasies. Gekartelde pakkings bied uitstekende verseëlingsprestasie, veral in hoëdruk-, hoëtemperatuur- en termiese fietsrytoepassings. Die getande ontwerp konsentreer die las en skep veelvuldige seëllyne, wat dit meer vergewensgesind maak vir flens-onvolmaakthede. Boonop het getande pakkings 'n baie laer kruipverslappingstempo, wat hul seëlkrag met verloop van tyd behou. Vir kritieke toepassings waar lekkasie nie geduld kan word nie, is getande gaskets die voorkeurkeuse bo plaatpakkings. Ons fabriek kan 'n vergelykende prestasie-analise verskaf om jou te help om die regte keuse te maak.
Die getande pakking is 'n bewese oplossing vir veeleisende industriële seëltoepassings, wat uitstekende werkverrigting bied deur sy unieke getande ontwerp, veelvuldige seëllyne en materiaalveelsydigheid. Van hoë-temperatuur oonde tot kryogeniese LNG-lyne, van hoëdrukstoom tot aggressiewe chemikalieë, die getande pakking bied die betroubaarheid en veiligheid wat die moderne industrie vereis. By Ningbo Kaxite Sealing Materials Co., Ltd., het ons fabriek 'n reputasie opgebou vir die lewering van hoë kwaliteit getande pakkings met presisievervaardiging, streng gehaltebeheer en diepgaande tegniese kundigheid. Ons bied 'n wye reeks standaard- en pasgemaakte groottes, sowel as opsionele kenmerke om installasie te vereenvoudig en werkverrigting te verbeter.
Soek jy 'n betroubare seëloplossing vir jou kritieke toepassing?Kontak Ningbo Kaxite Sealing Materials Co., Ltd. vandagvir 'n omvattende konsultasie. Verskaf jou flensafmetings, bedryfstoestande en prosesmedium, en ons ingenieurspan sal die optimale getande pakkingmateriaal en -ontwerp aanbeveel. Ons bied gratis monsters, vinnige aflewering en 'n volledige reeks toetsverslae aan.Versoek jou gratis Serrated Gasket-monster en tegniese datablad nou by Ningbo Kaxite Sealing Materials Co., Ltd. en ervaar die verskil in seëlwerkverrigting.
