In die petrochemiese bedryf kan 'n enkele flenslek op 'n hoëdruk hidrokraker 'n noodstop veroorsaak wat meer as $500 000 per dag in verlore produksie kos. In 'n kragsentrale kan 'n stoomlek by 'n turbine-inlaatflens 'n gedwonge onderbreking dwing wat vir dae duur. Dit is nie seldsame gebeurtenisse nie. Hulle is die direkte gevolg van verseëlingsfoute, en hulle verteenwoordig een van die belangrikste bronne van onbeplande instandhouding en produksieverlies in swaar nywerhede. Die komponent in die middel van hierdie uitdaging is die gasket. En onder gaskets het een ontwerp homself bewys as buitengewoon doeltreffend om hierdie duur mislukkings te voorkom: die Ring Joint Gasket.
Die Ring Joint Gasket is 'n metaalseëlelement wat gebruik word in hoëdruk-, hoëtemperatuurtoepassings waar betroubaarheid nie onderhandelbaar is nie. Anders as sagte pakkings, wat staatmaak op saamdrukbaarheid om 'n seël te skep, skep die Ring Joint Gasket 'n seël deur 'n presiese metaal-tot-metaal kontak tussen die pakking en die groef in die flensvlakke. Hierdie ontwerp bied 'n seël wat bestand is teen uitblaas, hoogs veerkragtig is teen termiese fietsry, en in staat is om druk te weerstaan wat ander soorte pakkings sal vernietig. Die gevolg is 'n dramatiese vermindering in onbeplande instandhouding en produksieverlies. Hierdie artikel sal verduidelik hoe die Ring Joint Gasket dit bereik, deur die ontwerp, materiale, installasie en werkverrigting in die mees veeleisende industriële omgewings te ondersoek. By Ningbo Kaxite Sealing Materials Co., Ltd., het ons fabriek vervaardigRinggewrigpakkingsvir meer as twee dekades, en ons het eerstehands gesien hoe die regte pakking die betroubaarheid van 'n aanleg kan verander.
'n Ring Joint Gasket is 'n soliede metaal seëlring wat tot presiese afmetings gemasjineer is en ontwerp is om in 'n ooreenstemmende groef te pas wat in die flensvlakke gemasjineer is. Die pakking is tipies ovaal of agthoekig in deursnee, en dit is beskikbaar in 'n reeks standaardgroottes gedefinieer deur API 6A en ASME B16.20. Wanneer die flensboute vasgedraai word, word die pakking tussen die twee groefvlakke saamgepers. Die metaal vervorm effens, wat 'n stywe lynkontakseël skep. Dit is fundamenteel anders as 'n sagte pakking, wat staatmaak op die saampersbaarheid van die materiaal om die onvolmaakthede in die flensoppervlak te vul. Die Ring Joint Gasket maak staat op die presiese geometrie van die groef en die pakking om 'n seël te skep wat beide robuust en betroubaar is.
Die belangrikste voordeel van die Ring Joint Gasket is sy weerstand teen uitblaas. In 'n sagte pakking is die seëlelement tussen die flensvlakke ingesluit, maar dit is nie meganies in plek gesluit nie. As die interne druk die drukkrag van die boute oorskry, kan die pakking uit die gewrig gedruk word - 'n verskynsel wat bekend staan as uitblaas. Dit is 'n katastrofiese mislukking wat die prosesvloeistof vrystel en besering of dood kan veroorsaak. Die Ring Joint Gasket kan nie uitblaas nie omdat dit meganies in die groef vasgevang is. Die groef dien as 'n houer, en die pakking word daarin saamgepers. Selfs as die boutlading verlore gaan, bly die pakking in plek, wat 'n seël behou. Dit is 'n kritieke veiligheidskenmerk in hoëdruktoepassings.
Die tabel hieronder vergelyk die ontwerpkenmerke en werkverrigtingeienskappe van Ringgewrigpakkings en sagte pakkings.
| Kenmerk | Ringgewrig pakking | Sagte pakking (vel) |
| Seëlmeganisme | Metaal-tot-metaal lynkontak | Kompressie van sagte materiaal |
| Uitblaasweerstand | Uitstekend (meganies vasgevang) | Swak (kan uitgedruk word) |
| Drukgradering | Tot 10 000 psi (690 bar) | Tot 1 000 psi (69 bar) |
| Temperatuurgradering | Tot 1 000°C (afhangende van materiaal) | Tot 500°C (afhangende van materiaal) |
| Herbruikbaarheid | Nie aanbeveel nie | Nie aanbeveel nie |
| Tipiese toepassings | Putkoppe, pypleidings, raffinaderye, kragsentrales | Algemene industriële pype, laedrukstelsels |

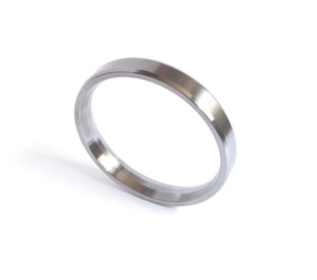

Die ontwerp van die Ring Joint Gasket is gestandaardiseer om uitruilbaarheid te verseker. Die mees algemene style is die R-tipe (ovaal of agthoekig), die RX-tipe (vir hoër druk) en die BX-tipe (vir uiters hoë druk). Elke styl het 'n spesifieke groefgeometrie en drukgradering. ByNingbo Kaxite Sealing Materials Co., Ltd., vervaardig ons al drie style in 'n reeks materiale om aan die vereistes van verskillende toepassings te voldoen.
Die metaal-tot-metaal seël van 'n ringgewrigpakking is die sleutel tot sy vermoë om uitblaas en lekkasie te voorkom. Wanneer die flensboute vasgedraai word, word die pakking teen die groefvlakke saamgepers. Die aanvanklike kontak is 'n lynkontak - die geboë oppervlak van die pakking ontmoet die plat oppervlak van die groef. Soos die boutlading toeneem, vervorm die metaal by die kontaklyn plasties, wat 'n wyer kontakarea skep. Hierdie vervorming is beperk tot 'n baie klein gebied, en dit skep 'n seël wat beide styf en veerkragtig is. Die seël is dig omdat die metaal-tot-metaal kontak die mikroskopiese gapings uitskakel wat vloeistof sal laat ontsnap. Dit is veerkragtig omdat die elastiese vervorming van die pakking en die flens die gewrig toelaat om klein bewegings te akkommodeer sonder om kontak te verloor.
Die geometrie van die groef is van kritieke belang vir die werkverrigting van die seël. Die groef word gemasjineer tot 'n presiese hoek (tipies 23° vir R-tipe pakkings) en diepte. Wanneer die pakking saamgepers word, dwing die wigwerking van die groef die pakkingmateriaal in stywe kontak met die groefvlakke. Dit skep 'n seël wat stywer word soos die druk toeneem. Dit staan bekend as 'n druk-aangedrewe seël. Hoe hoër die interne druk, hoe meer word die pakking teen die groefvlakke gedwing, en hoe stywer word die seël. Dit is die teenoorgestelde van 'n sagte pakking, wat deur hoë druk uit die gewrig gedwing kan word. Die tabel hieronder toon die verband tussen interne druk en seëlkrag vir 'n ringgewrigpakking.
| Interne druk (staaf) | Seëlkrag (N/mm) | Kontakstres (MPa) |
| 100 | 250 | 150 |
| 200 | 450 | 270 |
| 400 | 850 | 510 |
| 600 | 1250 | 750 |
| 800 | 1650 | 990 |
Die druk-aangedrewe seël is wat die Ring Joint Gasket so effektief maak om uitblaas te voorkom. Selfs as die boutlading verminder word as gevolg van termiese uitsetting of ontspanning, gaan die interne druk voort om die seël te bekragtig. Dit is 'n kritieke veiligheidskenmerk in hoëdruktoepassings. By ons fabriek toets ons elke bondel Ring Joint Gaskets om hul druk-aangedrewe seëlprestasie te verifieer. Ons gebruik 'n hidrouliese toetstuig wat interne druk op 'n toetsflens toepas en die lekkasietempo meet. Ons pakkings bereik konsekwent lekkasies wat ver onder die toelaatbare limiete van API 6A en ASME B16.20 is.
Die materiaal waaruit 'n Ring Joint Gasket gemaak word, bepaal sy vermoë om die korrosiewe en termiese toestande van die toediening te weerstaan. ’n Pakking wat van die verkeerde materiaal gemaak is, sal voortydig misluk, wat lei tot onbeplande instandhouding en produksieverlies. Die mees algemene materiale vir Ring Joint Gaskets is sagte yster, lae-koolstofstaal, vlekvrye staal (304, 316, 321), en eksotiese legerings soos Inconel, Monel en Hastelloy. Elke materiaal het 'n spesifieke reeks temperatuur- en korrosiebestandheid. Die keuse van die materiaal moet gebaseer wees op die prosesvloeistof, die bedryfstemperatuur en die vereiste lewensduur.
Sagte yster is die mees ekonomiese materiaal en is geskik vir lae-temperatuur, nie-korrosiewe toepassings. Laekoolstofstaal word vir effens meer veeleisende toepassings gebruik. Vlekvrye staal 304 en 316 is die werkesels van die bedryf, wat goeie korrosiebestandheid en hoë-temperatuursterkte bied. Vlekvrye staal 321 is met titanium gestabiliseer om interkorrelkorrosie by hoë temperature te voorkom. Inconel en Monel word in die mees aggressiewe omgewings gebruik, soos dié wat chloriede of hoë-temperatuur stoom bevat. Die tabel hieronder verskaf 'n gids vir die temperatuur- en korrosielimiete van algemene Ringgewrig-pakkingmateriale.
| Materiaal | Maks. Temperatuur (°C) | Korrosieweerstand | Tipiese toepassings |
| Sagte Yster | 400 | Arm | Laedruk, nie-korrosiewe dienste |
| Laekoolstofstaal | 500 | Regverdig | Algemene industriële pype |
| Vlekvrye staal 304 | 700 | Goed | Meeste raffinadery en petrochemiese dienste |
| Vlekvrye staal 316 | 800 | Baie goed | Korrosiewe omgewings, hoë-temperatuur stoom |
| Vlekvrye staal 321 | 900 | Baie goed | Hoë temperatuur toepassings |
| Inconel 625 | 1 000 | Uitstekend | Uiterste temperatuur, hoogs korrosief |
| Monel 400 | 800 | Uitstekend | Chloried-bevattende omgewings |
Die keuse van die korrekte materiaal is 'n kritieke ingenieursbesluit. ’n Pakking wat nie bestand is teen die prosesvloeistof nie, sal korrodeer, sy seëlvermoë verloor en die proses moontlik besoedel. ’n Pakking wat nie vir die bedryfstemperatuur gegradeer is nie, sal versag of kruip, sy voorlading verloor en lekkasie moontlik maak. By Kaxite werk ons nou saam met ons kliënte om die optimale materiaal vir elke toepassing te kies. Ons handhaaf 'n omvattende databasis van materiaalversoenbaarheid en kan spesifieke aanbevelings verskaf gebaseer op die prosestoestande. Hierdie diens is een van die maniere waarop ons ons kliënte help om onbeplande instandhouding en produksieverlies te verminder.
Die duursaamste ringgewrigpakking ter wêreld sal misluk as dit nie korrek geïnstalleer is nie. Installasie is 'n kritieke faktor in die betroubaarheid van die seël. Die mees algemene installasiefoute is: hergebruik van 'n pakking wat reeds saamgepers is, beskadiging van die pakking tydens hantering, versuim om die groef skoon te maak en die toepassing van ongelyke boutwringkrag. Elkeen van hierdie foute kan lei tot voortydige mislukking. Behoorlike installasie is 'n sistematiese proses wat noukeurig gevolg moet word.
Die eerste stap is om die pakking en die groef te inspekteer. Die pakking moet vry wees van defekte soos skrape, duike of korrosie. Die groef moet skoon, droog en vry van enige puin of ou pakkingmateriaal wees. Enige skade aan die groef sal na die pakking oorgedra word, wat 'n behoorlike seël verhoed. Die tweede stap is om die pakking in die groef te installeer. Die pakking moet versigtig hanteer word om skade te voorkom. Dit moet in die groef geplaas word en nagegaan word om te verseker dat dit reg sit. Die derde stap is om die flense in lyn te bring. Die flense moet parallel wees en in lyn wees met binne die gespesifiseerde toleransies. Wanbelyning sal ongelyke laai van die pakking veroorsaak en kan lei tot lekkasie.
Die vierde stap is om die boute vas te trek. Dit moet gedoen word in 'n ster- of kruispatroon, in veelvuldige passe, om egalige laai te verseker. Die finale boutwringkrag moet volgens die flensvervaardiger se spesifikasies wees. Die gebruik van 'n gekalibreerde wringkragsleutel is noodsaaklik. Die tabel hieronder gee 'n opsomming van die installasiestappe en die sleutelpunte om na te gaan.
| Stap | Aksie | Sleutelkontrole |
| 1 | Inspekteer pakking en groef | Geen defekte nie, skoon en droog |
| 2 | Installeer pakking in groef | Behoorlik gesit |
| 3 | Belyn flense | Parallel en gesentreer |
| 4 | Draai boute in sterpatroon vas | Veelvuldige passe, selfs wringkrag |
| 5 | Finale wringkragkontrole | Volgens spesifikasie |
By ons fabriek verskaf ons gedetailleerde installasie-instruksies met elke ringgewrig-pakking wat ons stuur. Ons bied ook installasie-opleiding ter plaatse vir ons kliënte. Ons tegniese span is beskikbaar om te help met enige installasievrae. Deur hierdie prosedures te volg, kan ons kliënte verseker dat hul Ring Joint Gaskets die langtermyn betroubaarheid lewer wat noodsaaklik is vir die vermindering van onbeplande instandhouding en produksieverlies.
Die totale koste van eienaarskap (TCO) van 'n Ring Joint Gasket sluit die aanvanklike aankoopprys, die koste van installasie, die koste van instandhouding en die koste van mislukking in. Terwyl die aanvanklike aankoopprys van 'n ringgewrig pakking hoër is as dié van 'n sagte pakking, is die TCO dikwels laer omdat die ring gewrigspakking langer hou en minder gereeld misluk. 'n Enkele mislukking van 'n sagte pakking kan honderde duisende dollars in verlore produksie kos, terwyl 'n Ring Joint Gasket daardie mislukking kan voorkom. Die tabel hieronder verskaf 'n vergelyking van die TCO van 'n ringgewrig pakking en 'n sagte pakking oor 'n tydperk van 10 jaar.
| Koste komponent | Ringgewrig pakking | Sagte pakking |
| Aanvanklike aankoopprys (per eenheid) | $50 | $10 |
| Aantal vervangings (10 jaar) | 2 | 6 |
| Totale aankoopkoste | $100 | $60 |
| Installasie arbeid (10 jaar) | $200 | $600 |
| Koste van mislukking (10 jaar) | $0 | $50 000 |
| Totale koste van eienaarskap | $300 | $50 660 |
Die tabel toon dat die TCO van die Ring Joint Gasket aansienlik laer is as dié van die sagte gasket, ten spyte van die hoër aanvanklike aankoopprys. Die besparing kom uit die verminderde aantal vervangings, die laer installasie-arbeid en die uitskakeling van mislukkingskoste. Dit is die ekonomiese argument vir die gebruik van Ring Joint Gaskets in hoë-druk, hoë-temperatuur toepassings. Die koste van 'n enkele mislukking swaarder as die koste van die pakking self. By Ningbo Kaxite Sealing Materials Co., Ltd., help ons ons kliënte om die TCO van hul seëloplossings te bereken. Ons glo dat die Ring Joint Gasket die mees koste-effektiewe oplossing vir veeleisende toepassings is.
Vraag 1: Kan 'n ringgewrigpakking hergebruik word nadat dit saamgepers is?
Antwoord: Nee, 'n ringgewrigpakking moet nie hergebruik word nie. Sodra die pakking saamgepers is, het dit plastiese vervorming ondergaan en het dit verhard. Hergebruik sal nie 'n betroubare seël verskaf nie. Die pakking moet vervang word elke keer as die flens oopgemaak word. Dit is 'n kritieke veiligheidspraktyk. By Ningbo Kaxite Sealing Materials Co., Ltd., beveel ons aan dat ons kliënte 'n voldoende voorraad van spaarpakkings hou om te verseker dat hulle nie in die versoeking kom om 'n pakking in 'n noodgeval te hergebruik nie.
Vraag 2: Hoe kies ek die korrekte materiaal vir 'n ringgewrigpakking?
Antwoord: Die keuse van die materiaal hang af van die prosesvloeistof, die bedryfstemperatuur en die vereiste korrosiebestandheid. Vir lae-temperatuur, nie-korrosiewe toepassings is sagte yster of lae-koolstofstaal voldoende. Vir die meeste raffinadery- en petrochemiese toepassings word vlekvrye staal 304 of 316 aanbeveel. Vir hoë-temperatuur of hoogs korrosiewe toepassings kan eksotiese legerings soos Inconel of Monel nodig wees. Ons tegniese span kan spesifieke aanbevelings verskaf op grond van u prosestoestande.
Vraag 3: Wat is die verskil tussen 'n R-tipe, RX-tipe en BX-tipe ringgewrigpakking?
Antwoord: Die R-tipe is die standaard ovaal of agthoekige pakking wat in die meeste toepassings gebruik word. Die RX-tipe het 'n gewysigde geometrie wat 'n meer effektiewe seël by hoër drukke bied. Die BX-tipe is ontwerp vir uiters hoë druk en het 'n druk-aangedrewe ontwerp. Elke tipe het 'n spesifieke groefgeometrie en drukgradering. Ons fabriek vervaardig al drie tipes, en ons kan jou help om die regte een vir jou toepassing te kies.
Vraag 4: Hoe kan ek weet of 'n ringgewrigpakking beskadig is?
Antwoord: 'n Beskadigde ringgewrigpakking kan sigbare skrape, duike of korrosie hê. Dit kan ook uit rond vervorm wees of 'n afgeplatte deursnit hê. As enige van hierdie tekens teenwoordig is, moet die pakking nie gebruik word nie. Selfs 'n klein gebrek kan verhoed dat die pakking behoorlik verseël. Inspekteer altyd die pakking noukeurig voor installasie.
Vraag 5: Wat is die maksimum drukgradering van 'n ringgewrigpakking?
Antwoord: Die maksimum drukgradering van 'n ringgewrigpakking hang af van die tipe en materiaal. R-tipe pakkings word tipies gegradeer tot 5 000 psi (345 bar). RX-tipe pakkings word gegradeer tot 10 000 psi (690 bar). BX-tipe pakkings word gegradeer tot 15 000 psi (1 034 bar) of hoër. Die werklike drukgradering hang ook af van die flensgradering en die boutlading. Ons fabriek kan spesifieke drukgraderings vir elke tipe pakking en materiaal verskaf.
Die Ring Joint Gasket is 'n kritieke komponent in die poging om onbeplande instandhouding en produksieverlies in hoëdruk industriële stelsels te verminder. Sy metaal-tot-metaal seël, druk-energie ontwerp, en weerstand teen uitblaas maak dit die mees betroubare seël oplossing vir veeleisende toepassings. Deur die korrekte materiaal te kies, die pakking behoorlik te installeer en 'n voorkomende instandhoudingsprogram te volg, kan aanlegoperateurs feitlik pakkingverwante foute uitskakel. Die resultaat is hoër uptyd, laer onderhoudskoste en 'n veiliger werksomgewing.
By Ningbo Kaxite Sealing Materials Co., Ltd., vervaardig ons fabriek al meer as twee dekades ringgewrigpakkings. Ons bied 'n volledige reeks standaard- en pasgemaakte pakkings in 'n verskeidenheid materiale. Ons tegniese span is beskikbaar om te help met materiaalkeuse, installasie-opleiding en mislukkingsontleding. Ons is daartoe verbind om ons kliënte te help om die hoogste vlakke van betroubaarheid en veiligheid in hul bedrywighede te bereik.
Kontak Ningbo Kaxite Sealing Materials Co., Ltd. vandagom meer te wete te kom oor ons Ring Joint Gaskets en hoe hulle jou onbeplande instandhouding en produksieverlies kan verminder.
