In 'n hoëdruk gaspypleiding of 'n raffinadery hidrokraker moet die flensverbindings vloeistowwe bevat teen drukke van meer as 400 bar en temperature wat van omgewings tot meer as 500°C wissel. Die pakking wat hierdie seëlfunksie verrig, is nie 'n sagte, saamdrukbare vel nie. Dit is 'n soliede metaalring - 'n Ring Joint Gasket - wat verseël deur 'n meganisme wat fundamenteel verskil van dié van 'n konvensionele pakking. Die Ring Joint Gasket maak nie staat op die elastisiteit van 'n rubber- of grafietmateriaal nie. Dit maak staat op die presiese toepassing van boutvoorspanning om 'n metaal-tot-metaal kontak tussen die pakking en die flensgroef te dwing. Die boutvoorlading is die krag wat die pakking se seëlverrigting aktiveer. Sonder voldoende voorlading sal die ringgewrigpakking nie verseël nie. Met oormatige voorbelasting kan die flens of die pakking beskadig word. Die boutvoorlading is die kritieke veranderlike wat die sukses of mislukking van die gewrig bepaal.
Die vraag hoe boutvoorlading die seëlprestasie van die ringgewrigpakking aktiveer, is 'n kwessie van meganika en materiaalwetenskap. Boutvoorlading skep 'n sitplekspanning op die pakking, wat veroorsaak dat dit by die flensgroef pas. Die pakkingmateriaal moet die korrekte hardheid hê om effens te vervorm en die mikroskopiese onreëlmatighede in die groefoppervlak te vul. Die flens moet sterk genoeg wees om die voorbelasting te weerstaan sonder om te swig. En die boute moet in 'n beheerde patroon vasgedraai word om eenvormige vragverspreiding om die ring te verseker. Hierdie artikel sal die meganika van boutvoorlading, die ontwerp van die ringgewrigpakking, die rol van pakkinghardheid en die praktiese oorwegings vir die verkryging van 'n betroubare seël ondersoek. Ons sal ook gedetailleerde spesifikasies vir ons verskafRinggewrigpakkingsvan ons fabriek by Ningbo Kaxite Sealing Materials Co., Ltd.

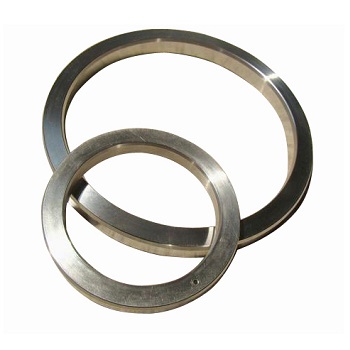

'n Ringgewrigpakking is 'n metaalseëlelement wat in hoëdruk- en hoëtemperatuur-flensverbindings gebruik word. Dit word tipies gemaak van 'n soliede metaalring met 'n ovaal of agthoekige deursnee. Die pakking is ontwerp om in 'n presisie-gemasjineerde groef op die flensvlak te pas. Wanneer die flense aanmekaar vasgebout word, word die pakking tussen die twee groewe saamgepers, wat 'n metaal-tot-metaal seël skep. Die seëlmeganisme van 'n ringgewrigpakking verskil van dié van 'n sagte pakking. 'n Sagte pakking verseël deur te pas by die flensoppervlak en die mikroskopiese onreëlmatighede te vul. 'n Ring Joint Gasket seël deur die metaal effens te vervorm en 'n lynkontak met die groef te skep. Die kontakspanning by die kontaklyn is uiters hoog, wat selfs by baie hoë druk 'n seël skep. Die tabel hieronder som die sleutelkenmerke van 'n ringgewrigpakking op.
| Kenmerk | Beskrywing |
| Materiaal | Sagte yster, koolstofstaal, vlekvrye staal, Monel, Inconel |
| Dwarssnit | Ovaal of agthoekig |
| Seëlmeganisme | Metaal-tot-metaal lynkontak |
| Drukgradering | Tot 10 000 psi (690 bar) en hoër |
| Temperatuurgradering | -200°C tot +850°C (afhangende van materiaal) |
| Standaarde | API 6A, ASME B16.20 |
By Kaxite vervaardig ons fabriek Ringgewrigpakkings in 'n reeks materiale en groottes om aan die vereistes van die mees veeleisende toepassings te voldoen. Ons gebruik presisiebewerking om te verseker dat die pakkingafmetings akkuraat is en die oppervlakafwerking korrek is. Ons gaskets is gesertifiseer volgens API 6A en ASME B16.20 standaarde, wat verseker dat hulle aan die hoogste vlakke van kwaliteit en betroubaarheid voldoen.
Boutvoorlading is die spanning wat in die boute geskep word wanneer hulle vasgedraai word. Dit is die krag wat die flense saamklem en die pakking saamdruk. Sonder boutvoorspanning sal die flense nie bymekaar gehou word nie, en die pakking sal nie saamgepers word nie. Die boutvoorlading is wat die seëlverrigting van die ringgewrigspakking aktiveer. Wanneer die boute vasgedraai word, word die voorlaaikrag deur die flense na die pakking oorgedra. Die pakking word teen die groef saamgepers, wat 'n hoëspanningskontak skep wat die gewrig verseël. Die hoeveelheid voorbelasting bepaal die sitplekspanning op die pakking, wat weer die kwaliteit van die seël bepaal. As die voorlading te laag is, sal die sitplekspanning onvoldoende wees, en die las sal lek. As die voorlading te hoog is, kan die flens of die pakking meegee, wat ook 'n lek veroorsaak. Die boutvoorlading moet noukeurig bereken en beheer word om 'n betroubare seël te verseker. Die tabel hieronder illustreer die verband tussen boutvoorlading en pakkingsitplekspanning.
| Boutvoorlading (kN) | Gasket Sitplekspanning (MPa) | Seëlprestasie |
| 50 | 100 | Onvoldoende; waarskynlik sal lek |
| 100 | 200 | Marginale; kan onder druk lek |
| 150 | 300 | Goed; betroubare seël |
| 200 | 400 | Uitstekend; optimale verseëling |
| 250 | 500 | Oormatige; risiko om flens mee te gee |
By ons fabriek voorsien ons ons kliënte van gedetailleerde boutaanbevelings vir ons Ringgewrigpakkings. Ons spesifiseer die vereiste boutvoorlading, die aandraaipatroon en die smeervereistes. Ons ingenieurspan kan help met die berekening van die korrekte voorlading vir jou spesifieke flens- en pakkingkombinasie. Ons bied ook tegniese ondersteuning op die terrein indien nodig.
Die hardheid van die Ring Joint Gasket is 'n kritieke faktor in sy seëlprestasie. Die pakking moet sag genoeg wees om effens onder die boutvoorspanning te vervorm, wat aan die flensgroef voldoen en 'n seël skep. Dit moet egter ook hard genoeg wees om ekstrusie te weerstaan en om sy vorm onder hoë druk te behou. Die hardheid van die pakking word bepaal deur die materiaal waaruit dit gemaak is. Sagte yster is die sagste en mees gebruikte materiaal. Dit is geskik vir laedruk- en laetemperatuurtoepassings. Koolstofstaal is harder en word vir hoër druk gebruik. Vlekvrye staal is nog harder en bied weerstand teen korrosie. Monel en Inconel word gebruik vir die mees veeleisende toepassings, waar hoë sterkte en korrosiebestandheid vereis word. Die tabel hieronder gee 'n opsomming van die hardheid en tipiese toepassings van algemene Ringgewrig-pakkingmateriale.
| Materiaal | Hardheid (HB) | Maksimum druk (bar) | Tipiese toepassing |
| Sagte Yster | 90 - 120 | 100 | Laedruk water, stoom |
| Koolstofstaal | 120 - 150 | 250 | Olie en gas, algemene industrie |
| Vlekvrye staal 304 | 150 - 180 | 400 | Chemies, petrochemies |
| Vlekvrye staal 316 | 150 - 180 | 400 | Korrosiewe omgewings |
| Monel | 150 - 200 | 500 | Seewater, hoë temperatuur |
| Inconel | 180 - 250 | 690 | Hoë temperatuur, hoë druk |
ByNingbo Kaxite Sealing Materials Co., Ltd., vervaardig ons Ring Joint Gaskets in al hierdie materiale. Ons bied ook 'n reeks hardheidsvlakke binne elke materiaal aan om by verskillende toepassings te pas. Ons ingenieurspan kan jou help om die regte materiaal en hardheid vir jou spesifieke vereistes te kies.
Die flensgroef is die ingeboude area op die flensvlak waarin die ringgewrigspakking geplaas word. Die afmetings en oppervlakafwerking van die groef is van kritieke belang vir die seëlprestasie van die pakking. Die groef moet volgens presiese toleransies gemasjineer word om te verseker dat die pakking behoorlik gesit is en dat die kontakspanning eenvormig is. Die groefhoek, die groefdiepte en die groefwydte beïnvloed almal die seëlprestasie. Die oppervlakafwerking van die groef moet glad genoeg wees om die pakking te laat vervorm en die mikroskopiese onreëlmatighede te vul, maar nie so glad dat die pakking nie die oppervlak kan vasgryp nie. Die tabel hieronder gee 'n opsomming van die sleutelgroefparameters vir standaardringgewrigpakkings.
| Parameter | Spesifikasie | Belangrikheid |
| Groefhoek | 23° ± 1° (ovaal); 23° ± 1° (agthoekig) | Verseker behoorlike sitplek en kontak |
| Groefdiepte | Per API 6A / ASME B16.20 | Verseker pakking is ten volle vasgevang |
| Groefbreedte | Per API 6A / ASME B16.20 | Verseker dat die pakking pas sonder oormatige speling |
| Oppervlakafwerking (Ra) | 1,6 - 3,2 µm | Laat die pakking vasvat en verseël |
| Platheid | 0,05 mm per 100 mm | Verseker eenvormige kontakstres |
By ons fabriek kan ons tegniese ondersteuning verskaf oor flensgroefontwerp en -bewerking. Ons bied ook 'n groefinspeksiediens aan om te verifieer dat die groef aan die vereistes van die toepaslike standaard voldoen. Dit is belangrik omdat 'n verslete of beskadigde groef kan verhoed dat selfs 'n nuwe pakking behoorlik seël.
Die berekening van boutvoorlading is 'n kritieke stap in die ontwerp en samestelling van 'n Ringgewrig Gasket-las. Die voorbelasting moet voldoende wees om die vereiste sitplekspanning op die pakking te skep, maar nie so hoog dat dit die flens of die boute oplewer nie. Die berekening neem die pakkingsitplekspanning, die flensafmetings, die boutgrootte en -materiaal, en die bedryfsdruk en temperatuur in ag. Die voorlading word tipies bereken deur die ASME-ketel- en drukvatkode of die ekwivalente standaard te gebruik. Sodra die voorlading bereken is, moet dit op 'n beheerde wyse op die boute toegepas word. Dit word tipies gedoen met behulp van 'n wringkragsleutel of 'n hidrouliese spanner. Die aantrekpatroon moet gevolg word om eenvormige ladingverspreiding te verseker. Die tabel hieronder som die sleutelstappe in die toepassing van boutvoorlading op.
| Stap | Aksie | Doel |
| 1 | Maak flens en groef skoon en inspekteer | Verseker geen puin of skade nie |
| 2 | Smeer boute en moervlakke | Verminder wrywing en verseker konsekwente voorlading |
| 3 | Draai boute in 'n sterpatroon vas tot 30% van teikenwringkrag | Sit die pakking vas en pas die flense in |
| 4 | Draai boute in 'n sterpatroon vas tot 60% van teikenwringkrag | Druk die pakking geleidelik saam |
| 5 | Draai boute in 'n sterpatroon vas tot 100% van teikenwringkrag | Bereik finale voorlading |
| 6 | Kontroleer wringkrag na 24 uur | Vergoed vir kruip en ontspanning |
By Ningbo Kaxite Sealing Materials Co., Ltd., voorsien ons ons kliënte van gedetailleerde boutprosedures vir ons Ring Joint Gaskets. Ons bied ook opleiding en ondersteuning ter plaatse om te verseker dat die vooraflading korrek toegepas word. Ons doel is om ons kliënte te help om elke keer 'n betroubare seël te kry.
Die sleutelspesifikasies vir 'n Ring Joint Gasket sluit in die pakkinggrootte, die drukklas, die materiaal, die deursnee-tipe en die hardheid. Die tabel hieronder gee 'n opsomming van die tipiese spesifikasies vir ons Ringgewrigpakkings.
| Spesifikasie | Reeks | Notas |
| Grootte | 1/2" tot 36" | Per API 6A / ASME B16.20 |
| Drukklas | Klas 150 tot Klas 2500 | Ook API 6A druk |
| Materiaal | Sagte yster, koolstofstaal, SS304, SS316, Monel, Inconel | Gekies op grond van toepassing |
| Dwarssnit tipe | Ovaal (R), Oktagonaal (RX), Hoëprestasie (BX) | Gekies op grond van druk en groef |
| Hardheid | Per materiaal standaard | Gekies op grond van flensmateriaal |
| Oppervlakafwerking | Ra 1,6 - 3,2 µm | Verseker behoorlike sitplek |
| Standaarde | API 6A, ASME B16.20, DIN 2693 | Voldoening aan internasionale standaarde |
By ons fabriek vervaardig ons Ring Joint Gaskets om aan hierdie spesifikasies en meer te voldoen. Ons kan die pakking aanpas om aan spesifieke projekvereistes te voldoen, insluitend spesiale materiale, spesiale groottes en spesiale deursnee. Ons ingenieurspan kan help met die keuringsproses en verskaf gedetailleerde tegniese data vir jou projek.
Vraag 1: Wat is die aanbevole boutvoorspanning vir 'n ringgewrigpakking?
Antwoord: Die aanbevole boutvoorlading hang af van die pakkinggrootte, die drukklas, die pakkingmateriaal en die flensmateriaal. Dit word tipies bereken deur die ASME-ketel- en drukvatkode of die ekwivalente standaard te gebruik. Die voorbelasting moet voldoende wees om die vereiste sitplekspanning op die pakking te skep sonder om die flens of die boute mee te gee. By Ningbo Kaxite Sealing Materials Co., Ltd., verskaf ons gedetailleerde boutaanbevelings vir elk van ons ringgewrigpakkings.
Vraag 2: Kan 'n ringgewrigpakking hergebruik word?
Antwoord: Oor die algemeen moet 'n ringgewrigpakking nie hergebruik word nie. Wanneer die pakking saamgepers word, vervorm dit plasties om by die groef te pas. Hierdie vervorming is permanent, en die pakking sal nie terugkeer na sy oorspronklike vorm nie. Die hergebruik van 'n ringgewrig pakking kan lei tot 'n lek omdat die pakking nie die tweede keer behoorlik sal seël nie. Die industriestandaard is om die pakking te vervang elke keer as die gewrig oopgemaak word. Ons fabriek beveel aan om 'n nuwe pakking vir elke samestelling te gebruik.
Vraag 3: Wat is die verskil tussen 'n ovaal en 'n agthoekige ringgewrigpakking?
Antwoord: Die ovaal pakking (R-tipe) het 'n geronde deursnit en word in standaardtoepassings gebruik. Die agthoekige pakking (RX-tipe) het 'n platsy-deursnit wat 'n meer doeltreffende seël by hoër drukke bied. Die agthoekige pakking vereis 'n ander groefontwerp as die ovaal pakking. Die keuse tussen die twee hang af van die drukklas en die flensgroef. Ons ingenieurspan kan jou help om die regte tipe vir jou toepassing te kies.
Vraag 4: Hoe weet ek of my ringgewrigpakking lek?
Antwoord: Die tekens van 'n lekkende ringgewrigpakking sluit in sigbare vloeistof of gas wat uit die gewrig ontsnap, 'n daling in stelseldruk en die teenwoordigheid van 'n sissende geluid. As jy 'n lekkasie vermoed, moet die gewrig onderdruk word en onmiddellik geïnspekteer word. Die pakking moet vervang word, en die flensgroef moet vir skade geïnspekteer word. Lekke kan gevaarlik wees, veral in hoëdruk- of giftige diens, dus moet dit nooit geïgnoreer word nie.
Vraag 5: Wat is die korrekte bevestigingspatroon vir 'n Ringgewrig Gasket-flens?
Antwoord: Die korrekte spanpatroon is 'n sterpatroon, waar die boute in 'n kruisende volgorde vasgedraai word. Die boute moet in verskeie fases vasgedraai word, tipies 30%, 60% en 100% van die teikenwringkrag. Dit verseker dat die pakking eweredig saamgepers word en dat die flense parallel bly. Na die aanvanklike aandraai, moet die wringkrag na 24 uur nagegaan word om te vergoed vir kruip en ontspanning. By Ningbo Kaxite Sealing Materials Co., Ltd., bied ons gedetailleerde prosedures vir die aandraai van ons ringgewrigpakkings.
Boutvoorlading is die krag wat die seëlverrigting van 'n ringgewrigpakking aktiveer. Sonder voldoende voorlading kan die pakking nie vervorm en die hoëspanningkontak skep wat nodig is om hoëdruk- en hoëtemperatuurverbindings te seël nie. Die boutvoorspanning moet noukeurig bereken, toegepas en beheer word om 'n betroubare seël te verseker. Die pakkingmateriaal, die flensgroef en die boutprosedure speel almal 'n rol in die seëlprestasie. By Ningbo Kaxite Sealing Materials Co., Ltd., het ons fabriek die kundigheid en ervaring om ringgewrigpakkings te vervaardig wat aan die mees veeleisende vereistes voldoen. Ons gebruik materiaal van hoë gehalte, presisie bewerking en streng toetsing om te verseker dat elke pakking wat ons vervaardig betroubare werkverrigting lewer. Ons bied ook omvattende tegniese ondersteuning om ons kliënte te help om 'n suksesvolle seël te kry.
